ISYS 2.1

Die ISYS-Produktreihe wurde von unseren Ingenieuren entwickelt, um den weltweiten Anforderungen eines effizienten Montagsystems gerecht zu werden.

Hierbei wurde neben hochqualitativen Materialien, sowie einer ergonomischen Konstruktion auch der Bereich von kurzen Montagezeiten als Hauptkriterium betrachtet.

Auf Grund der Metallbearbeitung im eigenen Haus und der jahrzehntelangen Erfahrung im Bereich Metallbau, sind wir in der Lage auf die wechselnden Anforderungen unserer Kunden zeitnah und flexibel zu reagieren.

Oberhauser Bau-Systeme verbindet hochwertige Materialien, durchdachte Konstruktion und ein kundenorientiertes Denken zu „Effizienz im Detail“

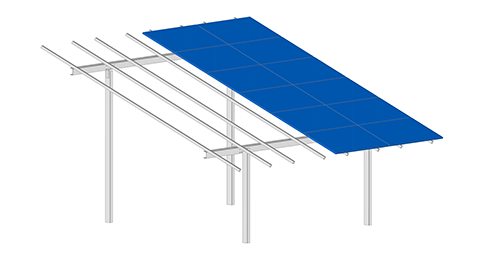

Freiflächensystem ISYS 2.1

  • Zwei-Fuß-System
  • Modulausrichtung horizontal
  • Modulneigung 10°/15°/20°/25°
  • Mindestabstand der Modulunterkante zur Geländeoberkante: 0,40m
  • 3-4 Module nebeneinander (je nach Größe des Solarmoduls)
  • Zahlreiche Kabelführungsmöglichkeiten innerhalb des Systems

Es handelt sich um Standardwerte, die je nach Kundenwunsch und einer bestimmten Mindestabnahme individuell angepasst werden können

  • Optimaler Materialeinsatz abgestimmt auf Projektstandort
  • Prüffähige Statik nach Eurocode (wird je Projekt individuell berechnet)
  • Schneelastberechnung nach EN 1991 – 1 – 3
  • Windlastberechnung nach EN 1991 – 1 – 4
  • Berechnung der Stützkräfte zur Ermittlung der Einbindetiefe



  • Ermittlung der bodenmechanischen Kennwerte
  • Chemische Analyse des Bodens
  • Berechnung der Einbindetiefe der Rammfundamente
  • Empfehlungen zur Fundamentierung allgemein
  • Empfehlung hinsichtlich des Korrosionsschutzes



  • Rammfundamente aus Stahl S350 GD (Materialstärke: 3,0mm oder 3,5mm)
  • Vertikalträger aus Stahl S320 GD
  • Modulträger aus Stahl S320 GD oder Aluminium EN AW6063
  • Verbindungselemente aus Edelstahl A2/A4 oder verzinktem Stahl 8.8
  • Modulbefestigung mit Klick-Klemmen aus Aluminium EN AW6063 oder Edelstahlschrauben A2/A4

Alle verwendeten Standard-Materialien können je nach Kundenwunsch abgeändert



  • Hochwertige Bandverzinkung nach EN 10346
  • Beschichtung wahlweise mit Zink Z600 (42 µm) – Z1200 (85 µm)
  • Beschichtung wahlweise mit Zink – Magnesium ZM310 – ZM1000
  • Ermittlung der Schutzdauer der Beschichtung (ISO 9223)
  • Korrosionsschutz in nahezu allen Bodenklassen
  • Korrosionsschutz in allen Korrosionsklassen (C1 – CX)
  • Kooperation mit Fraunhofer ISE im Bereich Korrosionsschutz
  • Zusätzliche Beschichtungsmöglichkeiten (Pulverbeschichtung, Epoxidharz)



  • Kürzeste Montagezeiten durch effizientes Design
  • Optimal aufeinander abgestimmte Systemkomponenten
  • 10 Jahre Produktgarantie
